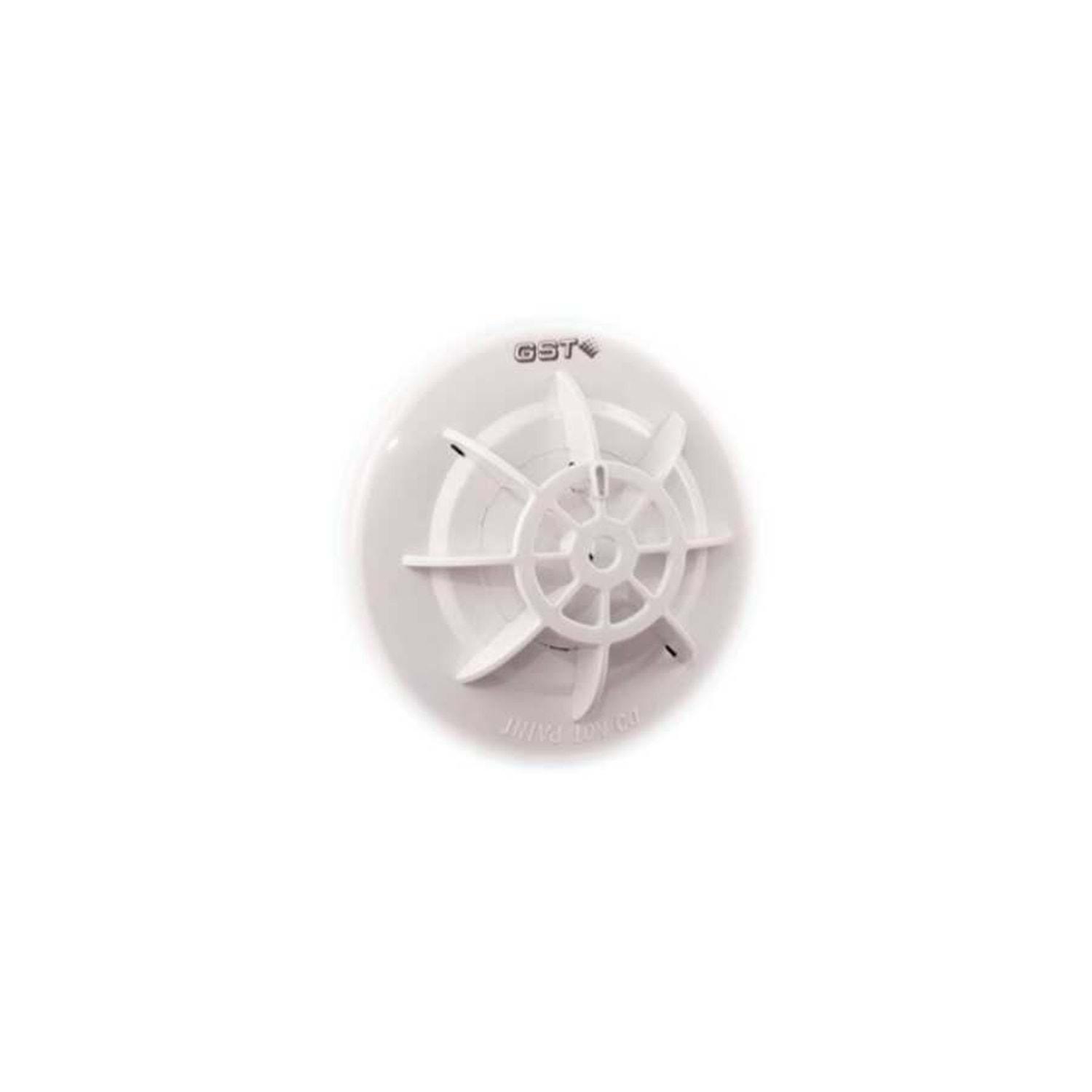

GST DI-9103E AKILLI ADRESLİ ISI DEDEKTÖRÜ (SABİT ISI VE ISI ARTIŞ)

Özellikler:

• Elektronik olarak adreslenebilir.
• 3 sınıf programlanabilir (A1R, A2S, BS).
• Kendi kendine teşhis özelliği bulunur.
• Reed anahtarı ile test edilebilir.
• Yangın LED’i 360° görüş açısı sağlar.
• Uzaktan gösterge çıkışı mevcuttur.
• EN 54-5 standardına uygundur.
• Anket LED’i kapatılabilir.



Açıklama:

• DI-9103E Akıllı Sabit ve Hızlı Sıcaklık Artışı Isı Dedektörü, GST akıllı yangın alarm kontrol panelleri (FACP) ile birlikte kullanılarak bir yangın algılama sistemi oluşturur.
• Dedektör, yangın alarmını LED göstergesi ile belirtir ve sinyali FACP'ye iletir.



Bağlantı ve Kablolama:

• Dedektör tabanında dört terminal bulunmaktadır:
  • 1 ve 3: Loop bağlantısı (polarite duyarsız)
  • 2: Uzaktan gösterge pozitif terminali
  • 4: Uzaktan gösterge negatif terminali
• Önerilen Kablolama:
  • Tüm terminaller için 1.0 mm² veya üzeri yangın kablosu kullanılmalı.
  • Metal boru veya alev geciktirici boru kullanımı önerilir.
  • Yanlış bağlantıları önlemek için farklı renklerde kablolar tercih edilmelidir.



Kurulum:

• Dedektör ve taban üzerindeki konum işaretleri ile sabit bir kurulum yönü sağlanır.
• Tabanı iki vidayla sabitleyin, ardından dedektörü taban işaretleri ile hizalayarak döndürün.
• Kurulum adımlarını görselde gösterildiği gibi uygulayın.



Uygulama:

• Dedektör, ani sıcaklık artışının meydana geldiği yerlerde özellikle kullanıma uygundur.
• Duman dedektörleri ile birlikte kullanıldığında, yangını daha güvenilir bir şekilde algılar ve kayıpları azaltır.
• Dedektör, P-9910B programlayıcı kullanılarak adreslenebilir ve sınıfı değiştirilebilir.



LED Göstergeleri:

• HL1 LED (Kırmızı): Normal çalışmada yanar veya yanıp söner.
• HL2 LED (Yeşil): RS232 arayüzü düzgün çalıştığında yanıp söner.



Teknik Özellikler:

• Haberleşme Arayüzü: RS232
• İletişim Mesafesi: 15 metreye kadar.
• Baud Hızı: 4800 bps
• Çalışma Sıcaklığı: 0°C ~ +40°C
• Bağıl Nem: %95’e kadar, yoğunlaşmayan ortamlarda çalışabilir.
• Koruma Derecesi: IP2X
• Tipik Sabit Sıcaklık:
  • Sınıf A1: 58°C
  • Sınıf A2: 62°C
  • Sınıf B: 77°C
• Boyutlar: Çap: 100 mm, Yükseklik: 53.3 mm (taban ile birlikte)
• Montaj Deliği Mesafesi: 45 mm ~ 75 mm
• Malzeme: ABS
• Ağırlık: Yaklaşık 110 g (taban ile birlikte)



Test Yöntemleri:

1. Reed Anahtarı ile Test:
   • Dedektörün test alanına bir kontrol aracı yaklaştırın ve birkaç saniye tutun.
2. Sıcaklık Testi:
   • Dedektörün termistörüne bir ısıtıcı (örneğin saç kurutma makinesi) ile ısı uygulayın.
3. Güç Kesip Yeniden Bağlama:
   • Testten sonra dedektörün gücünü 5 saniyeden fazla kesin ve tekrar bağlayın.



Bakım ve Temizlik:

• Dedektör toz, nem ve korozyondan korunmalıdır.
• Dedektör, kullanım başlamadan önce toz kapaklarıyla korunmalıdır.
• Yıllık olarak temizlik yapılmalıdır.
• Temizlikten sonra dedektör yeniden test edilmeli ve normal çalıştığından emin olunmalıdır.
• Her 6 ayda bir yangın simülasyonu testi yapılmalıdır.



Aksesuarlar ve Araçlar:

• P-9910B El Tipi Programlayıcı: Ayrı olarak sipariş edilmelidir.
• DB-01 Tabanı: Ayrı olarak sipariş edilmelidir.
• T-MT Komisyon Aracı: Ayrı olarak sipariş edilmelidir.



Atık Yönetimi (WEEE) Bilgisi:

• Ürün, 2012/19/EU WEEE yönetmeliğine uygundur.
• Yerel atık toplama noktalarında uygun şekilde geri dönüştürülmelidir.



Garanti:

• GST, ürünün tasarım, malzeme ve işçilik hatalarından arınmış olduğunu garanti eder.
• Yanlış kurulum veya talimatlara uygun olmayan kullanım garanti kapsamı dışındadır.

Özellik	Açıklama
Haberleşme Protokolü	Modbus RTU haberleşme protokolü ile uyumludur.
Arayüz	RS232 arayüzüne sahiptir, üçüncü parti sistem entegrasyonu için kullanılır.
LED Göstergeleri	HL1 LED (Kırmızı): Normal çalıştığında yanar veya yanıp söner. HL2 LED (Yeşil): RS232 arayüzü düzgün çalıştığında yanıp söner.
Bağlantı Tipleri	XS2: Üçüncü taraf sistem ile bağlantı için. XS3 ve XS4: GST-IFP8 iletişim kartı bağlantısı için.
Çalışma Sıcaklığı	0°C ~ +40°C
Bağıl Nem	%95’e kadar, yoğunlaşmayan ortamlarda çalışabilir.
Malzeme	ABS
Boyutlar	Çap: 100 mm, Yükseklik: 53.3 mm (taban ile birlikte)
Montaj Deliği Mesafesi	45 mm ~ 75 mm
Ağırlık	Yaklaşık 110 g (taban ile birlikte)
Koruma Derecesi	IP2X
Tipik Sabit Sıcaklık Değerleri	Sınıf A1: 58°C Sınıf A2: 62°C Sınıf B: 77°C
Garanti	GST, ürünün tasarım, malzeme ve işçilik hatalarından arınmış olduğunu garanti eder. Yanlış kurulum veya talimatlara uygun olmayan kullanım garanti kapsamı dışındadır.
Atık Yönetimi (WEEE) Bilgisi	Ürün, 2012/19/EU WEEE yönetmeliğine uygundur. Yerel atık toplama noktalarında uygun şekilde geri dönüştürülmelidir.
