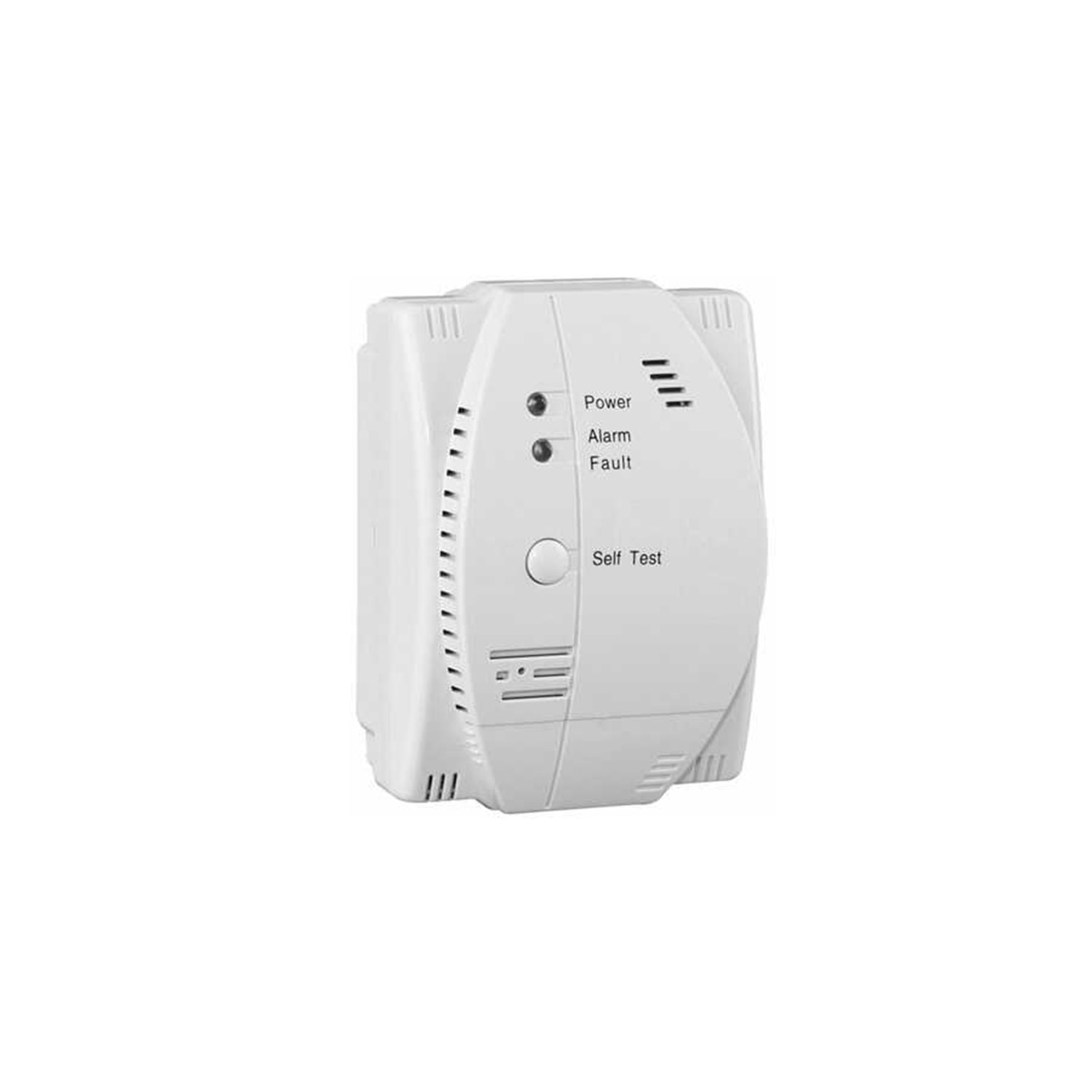

GST I-9602LW-NG - Akıllı Adresli Gaz Dedektörü (24V Beslemeli)

I-9602LW-NG - Akıllı Adresli Gaz Dedektörü (24V Beslemeli)



Açıklama:

• I-9602LW-NG Adreslenebilir Gaz Dedektörü, ev veya bina içindeki doğal gaz sızıntılarını tespit etmek için tasarlanmıştır.
• Bu dedektör, hane veya kişilerin ikamet ettiği yerlerde kullanım için uygundur.



Bağlantı ve Kablolama:

• Dedektörün terminalleri aşağıdaki gibi bağlanmalıdır:

  • D1, D2: Polariteye duyarsız 24VDC güç kablosu ile bağlantı.
  • Z1, Z2: Çevrim bağlantısı, polarite duyarsız.
  • V+, V-: Boru solenoid valfine bağlantı. Dedektör 3 ila 7 saniye boyunca sürekli alarm verdiğinde, V+ ve V- terminalleri arasında +12V darbe oluşur.
  • K1, K2: 24V/1A normalde açık, voltajsız kontak; dedektör alarm verdiğinde kapanır.
  • Uyarı: K1 ve K2 terminallerinden 220VAC cihazları çalıştırmak yasaktır.

• Önerilen Kablolama:

  • D1 ve D2 terminallerine bağlanan güç kablosu, 2.5mm² veya üzeri alev geciktirici bakır iletken olmalıdır.
  • Z1, Z2, V+, V- ve K1, K2 terminallerine bağlanan kablolar, 1.0mm² veya üzeri alev geciktirici bakır iletken olmalıdır.



Kurulum:

• Dedektör, arkasında gizlenmiş kabloların olduğu montajlar için uygundur.
• Kabloları elektrik kutusundan dedektör tabanının merkezindeki delikten geçirerek çıkarın ve tabanı elektrik kutusuna monte edin.
• Kabloları, terminal işaretlerine ve bu kurulum kılavuzuna göre uygun terminallere bağlayın.
• Son olarak dedektörü tabana takın.



Montaj Konumu:

• Dedektör duvara monte edilmelidir ve gaz türüne ve ocak konumuna göre yerleştirilmelidir.
• Genel kurallar şunlardır:
  • Dedektör, ocak ile aynı odada olmalıdır.
  • Dedektör ile gaz kaynağı (ocak) arasındaki dikey mesafe en az 50 cm olmalıdır.
  • Dedektörün gaz kaynağına (ocağa) uzaklığı 1.5 ila 4 metre arasında olmalıdır.



Montaj Yapılmaması Gereken Yerler:

• Duman veya buhardan etkilenecek yerler.
• Güçlü hava akışının olduğu yerler (örneğin, hava girişleri, fanlar, kapılar, vb.).
• Banyo veya buharın fazla olduğu yerler.
• Gece güç kesintisinin olduğu yerler veya su kaynatma odaları.
• Sıcaklığın -10°C altında veya 50°C üzerinde olduğu yerler veya dış mekanlar.
• Patlamaya dayanıklı tedbirler gerektiren yerler.
• Gaz cihazları ile bölümlenmiş alanlar.



Uygulama:

1. Dedektöre güç verildiğinde, yeşil LED 3 ila 6 dakika boyunca yanıp söner (ısınma süresi) ve ardından dedektör normal bekleme durumuna geçtiğini belirtmek için sürekli yanar.
2. Dedektör alarm verdiğinde, Alarm/Hata LED’i kırmızı yanıp söner ve buzzer saniyede iki kez ses çıkarır.
3. Dedektör bir hata durumunda ise, Alarm/Hata LED’i sarı olarak sürekli yanar ve buzzer her 3 saniyede bir ses çıkarır.
4. Dedektör üzerinde Kendi Kendine Test düğmesi bulunur. Bu düğmeye basıldığında, LED’ler sırasıyla yanar ve buzzer üç kez çalar.



Bakım:

1. Dedektör her 6 ayda bir test edilmelidir.
   • Test için bir gaz çakmağı kullanılabilir. Çakmağı sensöre 10 cm mesafede tutun, ateşleyin ve ardından alevi üfleyerek söndürün. Dedektör yaklaşık 10 saniye içinde alarm vermelidir.
2. Sensör her 5 yılda bir değiştirilmelidir.
3. Dedektör, çalışırken hafifçe sıcak olabilir, bu normaldir.



Dikkat Edilmesi Gereken Hususlar:

1. Her dedektör, etiketinde belirtilen gaz türünü algılayabilir.
2. Dedektör, yüksek sıcaklık olan yerlerde (ocak yakınında) veya aşırı duman olan yerlerde (mutfak aspiratörü yakınında) monte edilmemelidir.
3. Dedektör yalnızca JJ veya FCR serisi solenoid vanalar ile çalışabilir. Başka modellerin kullanılması durumunda üretici ile iletişime geçilmelidir.
4. Dedektörün gücü kesinlikle kesilmemelidir.
5. Dedektör, bir süre boyunca güç verilmeden depolandıktan sonra, normale dönmesi için bir süre çalıştırılmalıdır.



Teknik Özellikler:

• Güç Voltajı: 24VDC
• Çevrim Voltajı: 24V
• Normal Bekleme Gücü: ≤0.5W
• Alarm Gücü: ≤3W
• Gaz Türü: Doğal Gaz
• Alarm Eşiği: 6%LEL (metan)
• Sensör Ömrü: 5 Yıl
• Koruma Derecesi: IP30
• Çalışma Sıcaklığı: -10℃～+50℃
• Bağıl Nem: ≤%95, yoğunlaşmayan
• Malzeme ve Renk: ABS, fildişi beyazı
• Ağırlık: 180 g (taban ile birlikte)
• Boyutlar (U x G x Y): 121mm x 87mm x 57mm (taban ile birlikte)
• Montaj Deliği Mesafesi: 60 mm



Özellik	Açıklama
Ürün Tanımı	I-9602LW-NG Adreslenebilir Gaz Dedektörü, ev veya bina içindeki doğal gaz sızıntılarını tespit etmek için tasarlanmıştır. Bu dedektör, hane veya kişilerin ikamet ettiği yerlerde kullanım için uygundur.
Bağlantı ve Kablolama	D1, D2: Polariteye duyarsız 24VDC güç kablosu ile bağlantı. Z1, Z2: Çevrim bağlantısı, polarite duyarsız. V+, V-: Boru solenoid valfine bağlantı. Dedektör 3 ila 7 saniye boyunca sürekli alarm verdiğinde, V+ ve V- terminalleri arasında +12V darbe oluşur. K1, K2: 24V/1A normalde açık, voltajsız kontak; dedektör alarm verdiğinde kapanır. Uyarı: K1 ve K2 terminallerinden 220VAC cihazları çalıştırmak yasaktır.
Önerilen Kablolama	D1 ve D2 terminallerine bağlanan güç kablosu, 2.5mm² veya üzeri alev geciktirici bakır iletken olmalıdır. Z1, Z2, V+ ve V-, K1 ve K2 terminallerine bağlanan kablolar, 1.0mm² veya üzeri alev geciktirici bakır iletken olmalıdır.
Montaj Konumu	Dedektör, gaz türüne ve ocak konumuna göre yerleştirilmelidir. Genel kurallar şunlardır: Dedektör, ocak ile aynı odada olmalıdır. Dedektör ile gaz kaynağı (ocak) arasındaki dikey mesafe en az 50 cm olmalıdır. Dedektörün gaz kaynağına uzaklığı 1.5 ila 4 metre arasında olmalıdır.
Kurulum Yapılmaması Gereken Yerler	Duman veya buhardan etkilenecek yerler. Güçlü hava akışının olduğu yerler (örneğin, hava girişleri, fanlar, kapılar). Banyo veya buharın fazla olduğu yerler. Gece güç kesintisinin olduğu yerler veya su kaynatma odaları. Sıcaklığın -10°C altında veya 50°C üzerinde olduğu yerler veya dış mekanlar. Patlamaya dayanıklı tedbirler gerektiren yerler. Gaz cihazları ile bölümlenmiş alanlar.
Uygulama	Dedektör, güç verildiğinde yeşil LED 3 ila 6 dakika boyunca yanıp söner (ısınma süresi) ve ardından dedektör normal bekleme durumuna geçtiğini belirtmek için sürekli yanar. Dedektör alarm verdiğinde, Alarm/Hata LED’i kırmızı yanıp söner ve buzzer saniyede iki kez ses çıkarır.
Bakım	Dedektör her 6 ayda bir test edilmelidir. Test için bir gaz çakmağı kullanılabilir. Çakmağı sensöre 10 cm mesafede tutun, ateşleyin ve ardından alevi üfleyerek söndürün. Dedektör yaklaşık 10 saniye içinde alarm vermelidir. Sensör her 5 yılda bir değiştirilmelidir.
Teknik Özellikler	Güç Voltajı: 24VDC Çevrim Voltajı: 24V Normal Bekleme Gücü: ≤0.5W Alarm Gücü: ≤3W Gaz Türü: Doğal Gaz Alarm Eşiği: 6%LEL (metan) Sensör Ömrü: 5 Yıl Koruma Derecesi: IP30 Çalışma Sıcaklığı: -10℃～+50℃ Bağıl Nem: ≤%95, yoğunlaşmayan Malzeme ve Renk: ABS, fildişi beyazı Ağırlık: 180 g (taban ile birlikte) Boyutlar (U x G x Y): 121mm x 87mm x 57mm Montaj Deliği Mesafesi: 60 mm
