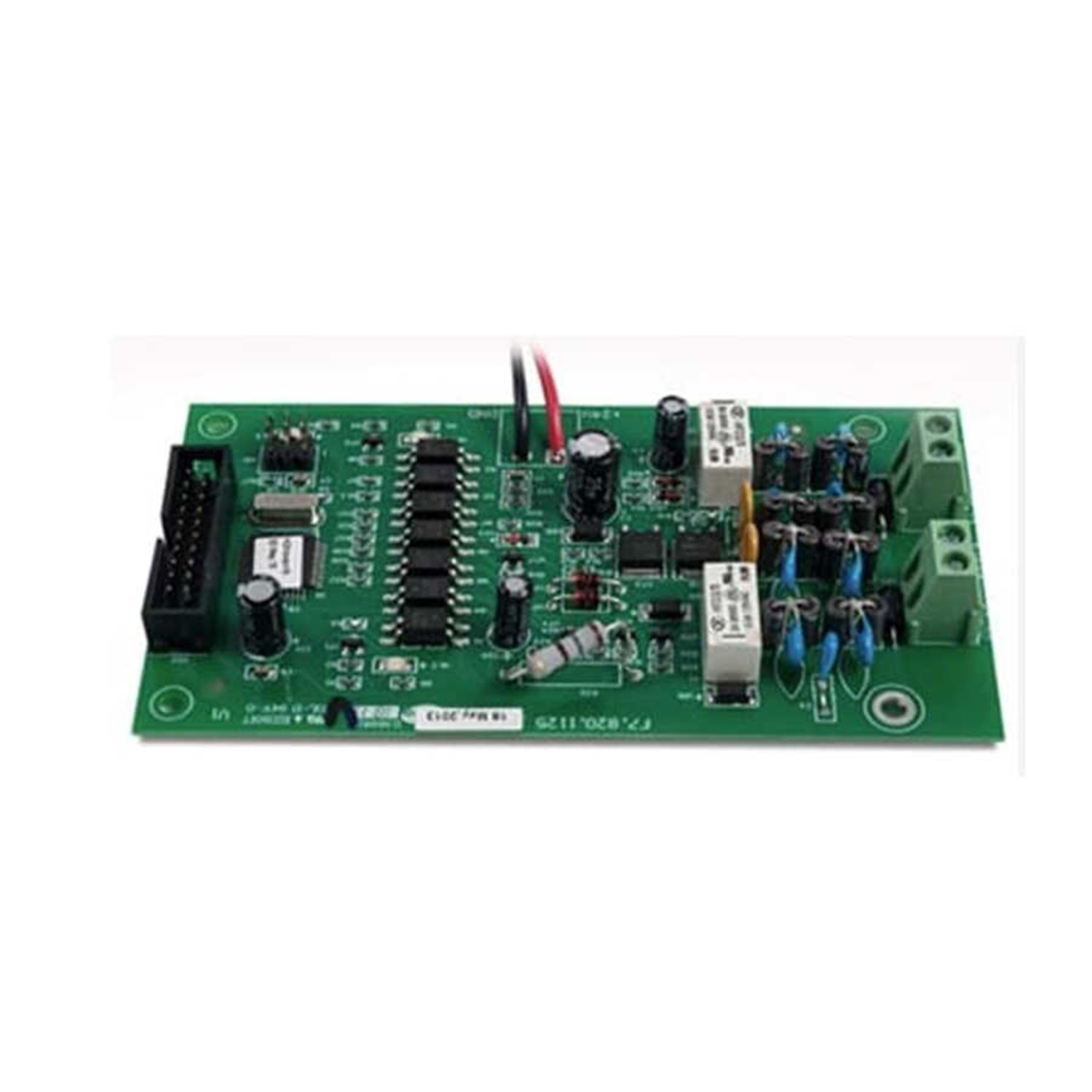

LC200 - Akıllı Adresli Loop Genişletme Kartı

LC200 - Akıllı Adresli Loop Genişletme Kartı



1. Çevrim cihazlarına bağlanabilir.
2. Sisteme 242 adreslenebilir cihaz bağlamak için ek bir çevrim ekler.



Açıklama:

1. LC200 Çevrim Kartı, GST200 Serisi Kontrol Panelleri için isteğe bağlı bir karttır.
   • Sisteme daha fazla cihaz bağlamak için ek çevrimlerin genişletilmesini sağlar.
2. Tek kart, yalnızca bir kontrol panelinde kullanılır.
   • Enerjili durumda kart takılmamalı veya çıkarılmamalıdır.
3. Kayıtlı cihazları görüntüleme:
   • Kontrol panelinin türüne bağlı olarak menü seçeneği seçilmelidir.
   • Menü Seçenekleri:
     • BROWSE -> 1 Cihazları Gözden Geçir -> 1 Çevrim Cihazları -> Çevrim1, Çevrim2
     • Yön tuşları ile seçin ve Enter tuşuna basın.
   • Alternatif olarak:
     • BROWSE -> 1 Çevrim Gözden Geçir -> Çevrim1, Çevrim2
   • Yön tuşları ile seçin ve Enter tuşuna basın.
   • Başka bir yöntem:
     • MODE -> 1 Durum Oku -> 2 Sistem Noktası -> 1. Çevrim1, 2. Çevrim2
     • İlgili içeriği gözden geçirmek için 1 veya 2 numaralı tuşlara basın.
4. LED Göstergeler:
   • HL1 LED (Kırmızı): Çevrimler arasında geçiş yaparken yanar.
   • HL2 LED (Kırmızı): Çevrim girişi kesildiğinde yanar.
   • HL3 LED (Kırmızı): Ana kart ile iletişim kurarken yanar.



Bağlantı ve Kablolama:

• Ana Kart Bağlantısı:
  • GST 200 Serisi Ana Kartı -> LC200
  • Düz Kablo: HF-20
• Güç Yönetim Kartı Bağlantısı:
  • GST 200 Serisi Güç Yönetim Kartı -> LC200
  • Güç Bağlantıları: +24V, GND
• Çevrim Arayüzü Bağlantısı:
  • LC200 -> Çevrim İzolatörü -> Adreslenebilir Alan Cihazları
  • Not: Çevrimde 32'den fazla cihaz varsa, bir çevrim izolatörü ekleyin.
  • Her izolatör maksimum 32 cihaz yönetebilir.



Kurulum:

• Kurulum yöntemleri, kontrol panelinin türüne göre farklılık gösterebilir.
• LC200 Çevrim Kartı, kontrol panelinin kabinine vidalarla sabitlenmelidir.
• Çevrim cihazlarının sayısını artırmak için genişletme gereken projeler için uygundur.



Teknik Özellikler:

1. İletişim Arayüzü: Çevrim arayüzü
2. Çalışma Sıcaklığı: 0℃ ~ +40℃
3. Bağıl Nem: ≤ %95, yoğuşmasız



Sorun Giderme:

• Problem: Çevrim cihazları kaydedilemiyor.
• Çözüm:
  • Z0 ve Z1 voltajlarını multimetre ile ölçün.
  • Voltaj 16V ile 20V arasında olmalıdır. Eğer değilse, kart arızalıdır ve değiştirilmelidir.



Garanti:

• Ürün, tasarım, malzeme ve işçilik açısından garanti kapsamındadır.
• Yanlış kurulum veya talimatlara uygun olmayan kullanım durumunda garanti geçersizdir.
• Herhangi bir yetkili bayi veya çalışan, garanti koşullarını değiştiremez.
• Garanti kapsamı dışındaki ürünler için yerel distribütörünüzle iletişime geçin.





Özellik	Değer
Ürün Kodu	LC200
Ürün Tanımı	GST200 Serisi Kontrol Panelleri için çevrim kartı, sistemde daha fazla cihaz eklemek için kullanılır.
Çevrim Cihaz Kapasitesi	242 adreslenebilir cihaz
Kullanım Alanı	Kontrol panellerinde, daha fazla cihaz bağlamak için çevrim genişletme gerektiren projeler
LED Göstergeler	HL1: Çevrimler arasında geçiş yaparken yanar HL2: Çevrim girişi kesildiğinde yanar HL3: Ana kart ile iletişim kurarken yanar
İletişim Arayüzü	Çevrim arayüzü
Çalışma Sıcaklığı	0℃ ~ +40℃
Bağıl Nem	≤ %95, yoğuşmasız
Kurulum Şekli	Kontrol paneli kabinine vidalarla sabitlenmelidir
Sorun Giderme	Z0 ve Z1 voltajlarını multimetre ile ölçün. 16V ile 20V arasında olmalıdır. Değilse, kart değiştirilmelidir.
Garanti	Tasarım, malzeme ve işçilik açısından garantilidir. Yanlış kurulum veya talimatlara uygun olmayan kullanım durumunda garanti geçersizdir.
