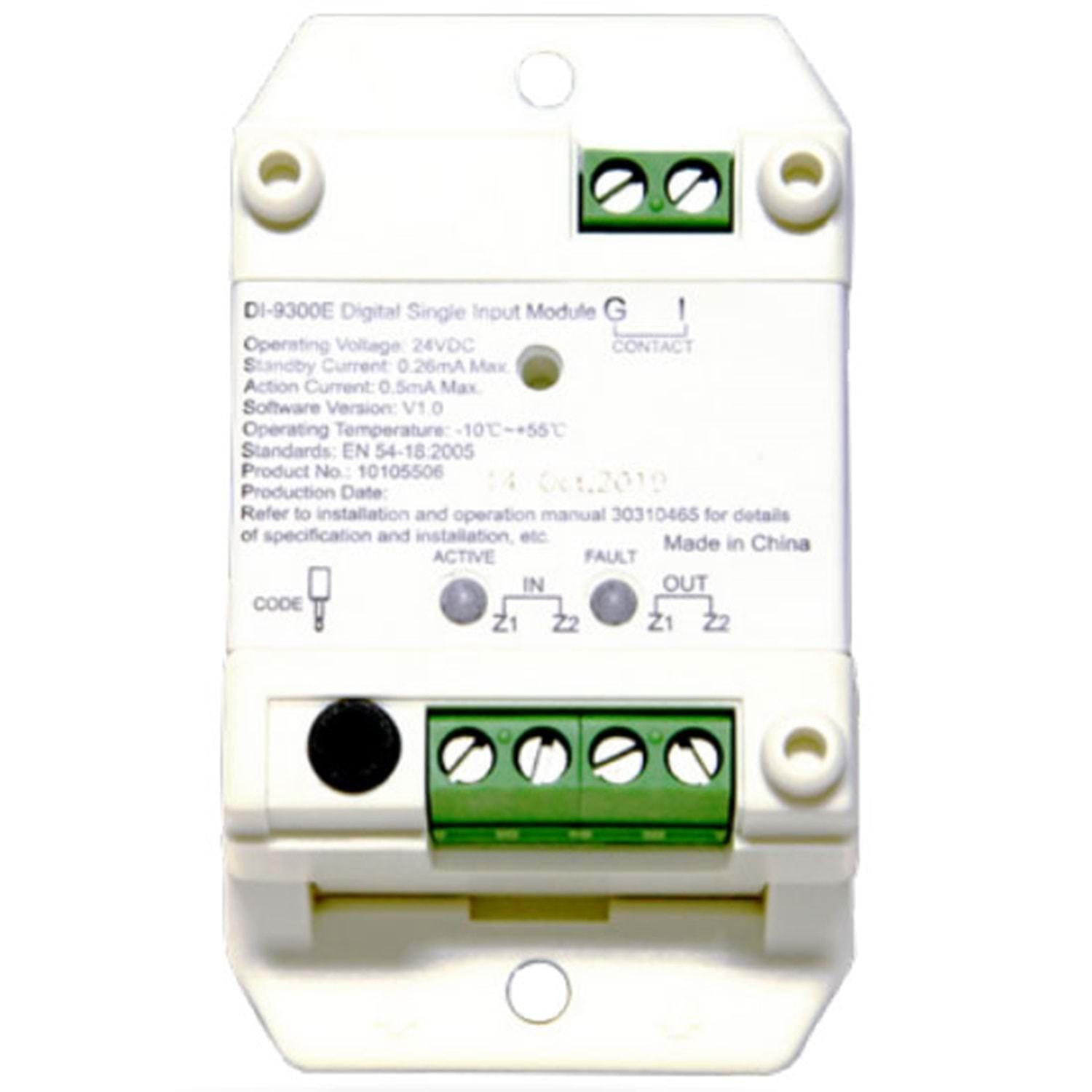

GST DI-9300E DİJİTAL TEKLİ GİRİŞ MODÜLÜ

Özellikler:

• Normalde kapalı (NC) veya normalde açık (NO) giriş, el tipi programlayıcı ile ayarlanabilir.
• Elektronik adresleme özelliği, adreslerin sahada değiştirilebilmesini sağlar.
• Dahili mikroişlemci, mesajları akıllı bir şekilde işler.
• Giriş terminalleri, AD örnekleme yaparak doğru test verileri sağlar.
• DIN rayına veya duvara montaj yapılabilir.
• Standart: EN 54-18: 2005.



Açıklama:

• DI-9300E Dijital Tek Giriş Modülü, yangın söndürme cihazlarından normalde açık veya normalde kapalı anahtar sinyalini alır ve bu sinyalleri yangın alarm kontrol paneline (FACP) iletir.
• Bu tür bir cihaz aktive olduğunda, modül çıkış sinyalini FACP’ye iletir ve ilgili cihazları alarm veya aktivasyon durumuna geçirir.



Bağlantı ve Kablolama:

• Modülün terminalleri aşağıdaki gibidir:

  • (Z1, Z2): FACP çevrim bağlantısı, polarite duyarsızdır.
  • (I, G): Normalde açık kontak ile bağlantı yapılır. Alarm durumunda veya durum değişikliğinde kapatır. Ayrıca el tipi programlayıcı ile normalde kapalı giriş olarak ayarlanabilir.
  • CODE: Programlayıcı ile bağlantı yapılır.

• Önerilen Kablolama: Minimum 1.0mm² yangın kablosu kullanılmalıdır. Yerel kodlara uygun olarak yapılmalıdır.



Kurulum:

• Uyarı: Modülü kurmadan önce, çevrimden gelen gücü kesin ve montaj rayının güvenli bir şekilde takılı olduğundan emin olun.

1. Kurulumdan önce, muhafazanın sağlam olduğundan ve işaretlemelerin tam olduğundan emin olun.
2. Modül, 35mm DIN rayı üzerine monte edilebilir.
3. Ayrıca, duvara monte etmek için 4 montaj vidası kullanılabilir. Minimum montaj alanı: 67mm.



Uygulama:

• Modül, aşağıdaki cihazların durumunu izlemek için kullanılabilir:
  • Su akış göstergesi, basınç anahtarı, pozisyon anahtarı, sinyal vanası ve Açık/Kapalı sinyali geri besleme yapabilen diğer cihazlar.



Programlama Parametreleri:

• Parametreler, P-9910B programlayıcı ile programlanabilir.
• Varsayılan parametre: Normalde açık (NO).
• Giriş direnci ve ürün durumu ilişkisi aşağıdaki gibidir:

Giriş Modu	I/G Direnci	Giriş Durumu
Normalde Açık (NO)	< 1 kΩ	Aktif
	> 11.7 kΩ	Hata
	Diğer	Normal
Normalde Kapalı (NC)	< 1 kΩ	Hata
	> 11.7 kΩ	Aktif
	Diğer	Normal



Teknik Özellikler:

Özellik	Açıklama
Çalışma Voltajı	Çevrim: 24VDC (16V - 28V)
Bekleme Akımı	≤ 0.26mA
Çalışma Akımı	≤ 0.5mA
Programlama	Elektronik olarak adresleme yapılabilir
Adres Aralığı	1 - 242
LED Göstergeleri	Aktif LED: Kırmızı, aktivasyonda yanar. Hata LED: Sarı, giriş hatasında yanıp söner.
Koruma Derecesi	IP30
Çalışma Sıcaklığı	-10°C - +55°C
Bağıl Nem	%95’e kadar, yoğunlaşmayan
Montaj Tipi	35mm DIN rayı
Malzeme ve Renk	ABS, beyaz (RAL9016)
Boyutlar (UxGxY)	78mm × 45.3mm × 28.5mm
Ağırlık	Yaklaşık 36.8g



Aksesuarlar ve Araçlar

Model Adı	Açıklama
P-9910B	El Tipi Programlayıcı, ayrı olarak sipariş edilmelidir
RT-0.25W-4.7kΩ ±5%-25mm	Direnç, ürünle birlikte verilir



Özellik	Açıklama
Ürün Adı	DI-9300E Dijital Tek Giriş Modülü
Çalışma Modu	Normalde açık veya normalde kapalı girişleri alabilir ve bu sinyalleri yangın alarm kontrol paneline (FACP) iletir.
Elektronik Adresleme	Adresler el tipi programlayıcı ile değiştirilebilir.
Mikroişlemci Özelliği	Mikroişlemci, mesajları akıllı bir şekilde işler ve doğru sonuç verir.
Çalışma Voltajı	Çevrim: 24VDC (16V - 28V)
Bekleme Akımı	≤ 0.26mA
Çalışma Akımı	≤ 0.5mA
Programlama Yöntemi	Elektronik olarak adresleme yapılabilir.
Adres Aralığı	1 - 242 arası adres kaplayabilir.
LED Göstergeler	**Aktif LED**: Kırmızı, aktivasyonda yanar. **Hata LED**: Sarı, giriş hatasında yanıp söner.
Koruma Derecesi	IP30
Çalışma Sıcaklığı	-10°C - +55°C
Bağıl Nem	%95’e kadar, yoğunlaşmayan
Montaj Tipi	35mm DIN rayına veya duvara montaj yapılabilir.
Malzeme ve Renk	ABS, beyaz (RAL9016)
Boyutlar (UxGxY)	78mm × 45.3mm × 28.5mm
Ağırlık	Yaklaşık 36.8g
Aksesuarlar ve Araçlar	Model Adı Açıklama P-9910B El Tipi Programlayıcı, ayrı olarak sipariş edilmelidir RT-0.25W-4.7kΩ ±5%-25mm
