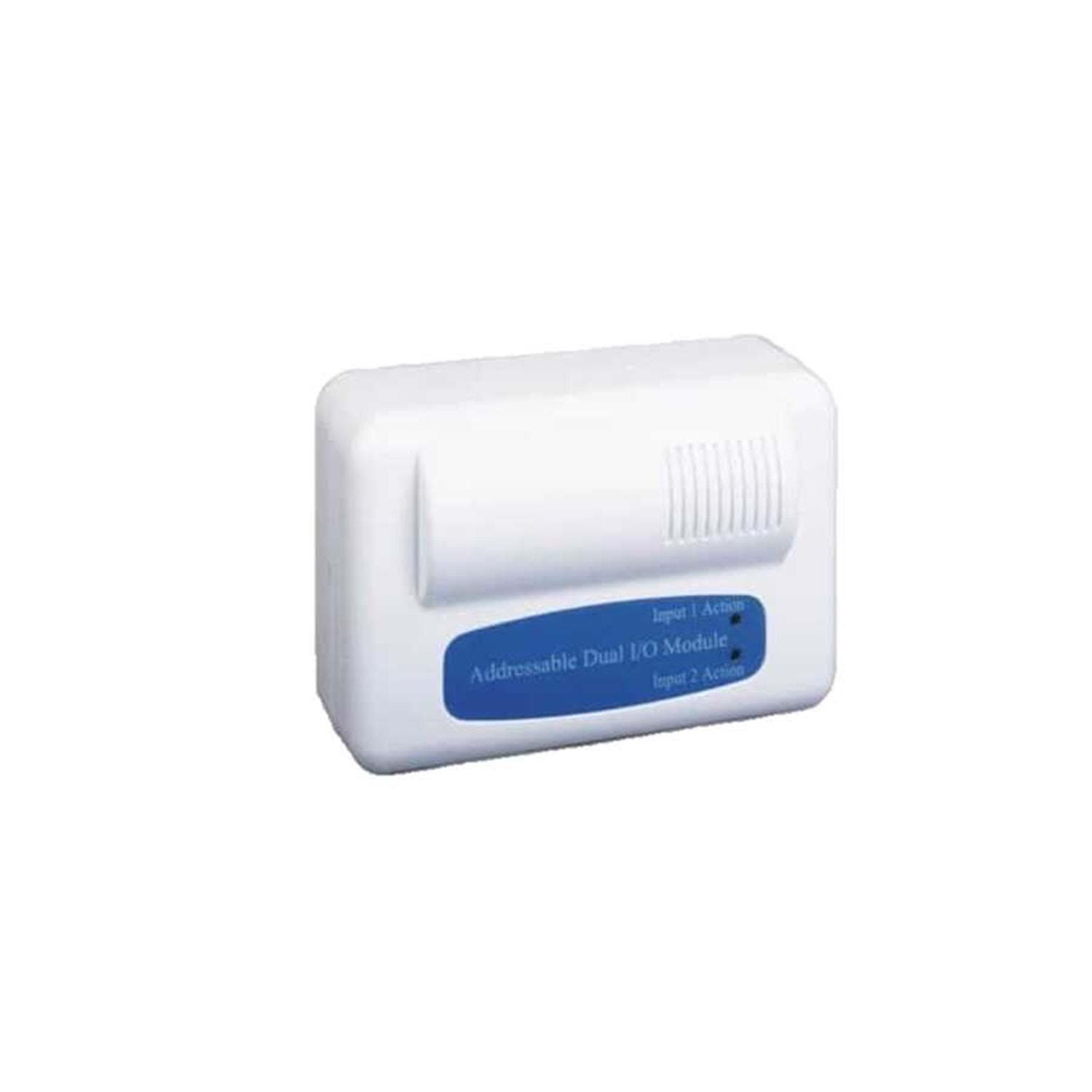

GST I-9301 AKILLI ADRESLİ GİRİŞ/ ÇIKIŞ MODÜLÜ (TEK I/O)

Açıklama:



• I-9301 Adreslenebilir Tekli Giriş/Çıkış Modülü, mikroişlemciye sahiptir ve yangın alarm kontrol paneli (FACP) ile iletişim kurabilir, güç kaynağını izleyebilir, çıkışı kontrol edebilir ve LED göstergesi aracılığıyla durumları gösterebilir.
• Modül, yangın alarm kontrol panelinden (FACP) başlatma komutu aldığında, çıkış rölesini aktif hale getirir ve göstergelerini aydınlatır.
• 4 telli modda çalışırken, çıkış kablosu açık devre veya kısa devre hatası için izlenir.





Özellikler ve Avantajlar:



• Elektronik olarak adreslenebilir. Adres, programlayıcı ile değiştirilebilir.
• Dahili mikroişlemci, mesajları akıllı bir şekilde işler.
• 2 telli ve 4 telli modlar, el tipi programlayıcı ile ayarlanabilir.
• 4 telli modda güç kaynağı izlenebilir.
• Tak-çıkar yapısı ile kolay montaj imkanı.
• EN 54-18:2005 standardına uygundur ve LPCB/CPD onaylıdır.





Terminaller ve Kurulum:



• Aşağıdaki şekiller, modül tabanının görünümünü göstermektedir:

  • Z1, Z2: Çevrim bağlantısı, polarite duyarsızdır.
  • D1, D2: 24VDC güç kaynağı, polarite duyarsızdır.
  • S+, S-: Aktif çıkış, yalnızca 4 telli mod için kullanılır, polaritelidir.
  • NC, COM, NO: Normalde kapalı veya normalde açık röle çıkışı, yalnızca 2 telli mod için kullanılır.

• Önerilen Kablolama:

  • 1.0 mm² veya üzeri yangın kablosu kullanılması tavsiye edilir. Ancak yerel kodlara uyulmalıdır.





Sertifikalar ve Uygunluk:



• Standartlar: CE / CPD / EN54-18
• Sertifikasyonlar: LPCB
• BS5839-1 uyumlu
• WEEE & RoHS uyumlu





Uygulama:



• Modül, farklı uygulamalar için 2 tür çalışma modu ile tasarlanmıştır.
• Çalışma modu ve adres, el tipi programlayıcı ile ayarlanabilir.
• Fabrika varsayılan ayarı: 2 telli mod.

Modül Kodu	Çalışma Modu
2	2 Telli Mod
1	4 Telli Mod

• 2 telli ve 4 telli modların tipik bağlantı şekilleri aşağıda gösterilmiştir.
• C-9403 konvansiyonel siren örnek olarak bağlanmıştır.







Bağlantı Şeması:

2 Telli Mod



• Z1, Z2: Çevrim bağlantısı
• COM, NO, NC: Röle çıkış bağlantıları



4 Telli Mod



• Z1, Z2: Çevrim bağlantısı

• D1, D2: Güç kaynağı bağlantısı

• S+, S-: Aktif çıkış bağlantıları

• 4 telli modda, 11 ve 12 numaralı terminaller arasında bir giriş portu bulunur ve bu port Normalde Açık (NO) kontak sinyali kabul eder.

Özellik	Açıklama
Ürün Açıklaması	I-9301 Adreslenebilir Tekli Giriş/Çıkış Modülü, mikroişlemcisi ile yangın alarm kontrol paneli (FACP) ile iletişim kurabilir, güç kaynağını izleyebilir, çıkışı kontrol edebilir ve LED göstergesi aracılığıyla durumları gösterebilir.
Çalışma Şekli	Modül, FACP’den başlatma komutu aldığında, çıkış rölesini aktif hale getirir ve göstergelerini aydınlatır. 4 telli modda çalışırken, çıkış kablosu açık devre veya kısa devre hatası için izlenir.
Elektronik Adresleme	Adres, el tipi programlayıcı ile değiştirilebilir.
Dahili Mikroişlemci	Mikroişlemci, mesajları akıllı bir şekilde işler ve hızlı yanıt verir.
Mod Ayarları	2 telli ve 4 telli modlar el tipi programlayıcı ile ayarlanabilir. 4 telli modda güç kaynağı izlenebilir.
Tak-Çıkar Yapısı	Kolay kurulum için tak-çıkar yapısına sahiptir.
Standartlar ve Onaylar	EN 54-18:2005 standardına uygundur ve LPCB/CPD tarafından onaylanmıştır.
Terminaller	Z1, Z2: Çevrim bağlantısı, polarite duyarsızdır. D1, D2: 24VDC güç kaynağı, polarite duyarsızdır. S+, S-: Aktif çıkış, yalnızca 4 telli mod için kullanılır, polaritelidir. NC, COM, NO: Normalde kapalı veya normalde açık röle çıkışı, yalnızca 2 telli mod için kullanılır.
Önerilen Kablolama	1.0 mm² veya üzeri yangın kablosu kullanılması tavsiye edilir. Ancak yerel kodlara uyulmalıdır.
Çalışma Modları	Modül Kodu Çalışma Modu 2 2 Telli Mod 1 4 Telli Mod
Bağlantı Şeması	2 telli ve 4 telli modların tipik bağlantı şekilleri: C-9403 konvansiyonel siren ile örnek bağlantı.
Giriş Portu (4 Telli Mod)	4 telli modda, 11 ve 12 numaralı terminaller arasında bir giriş portu bulunur ve bu port Normalde Açık (NO) kontak sinyali kabul eder.
